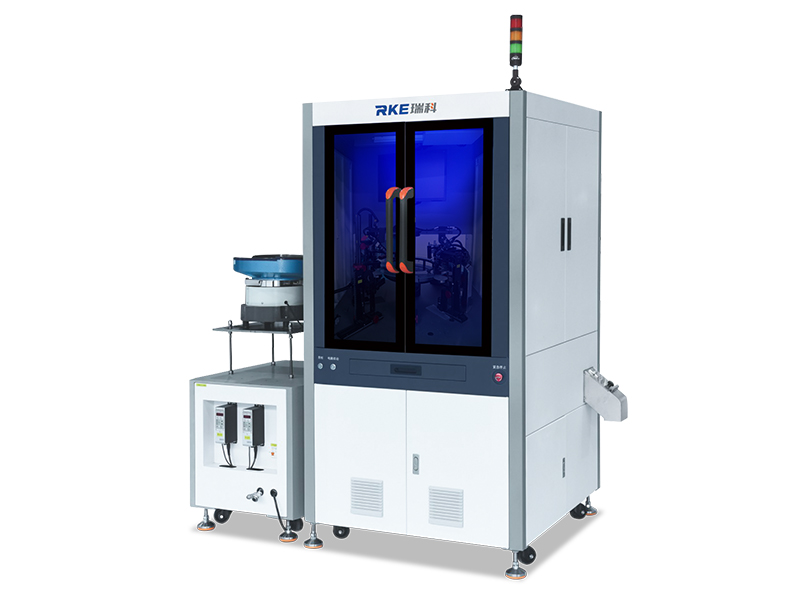

Машина для проверки и сортировки винтов и крепежей
Категория: Оптическое сортировочное оборудование на стеклянном диске Применение: винты, минивинты, пластиковые и резиновые детали, электронные детали, мелкие детали

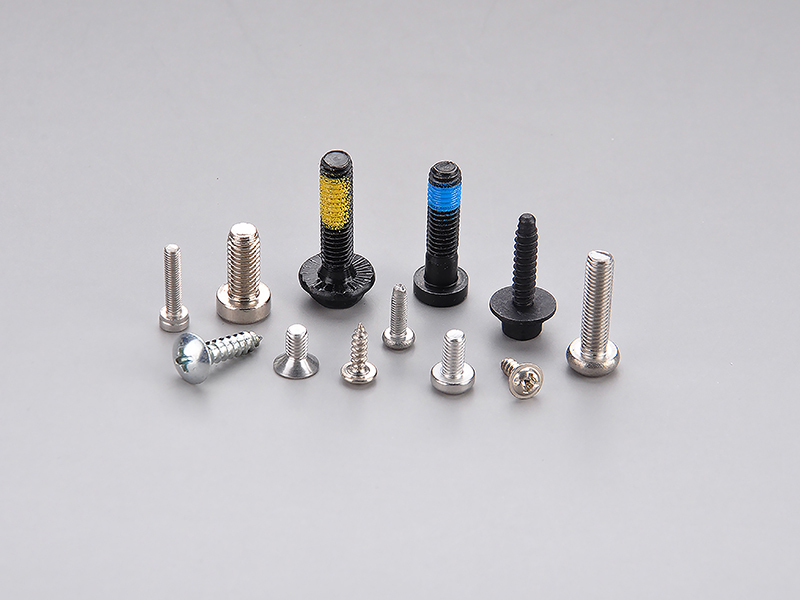

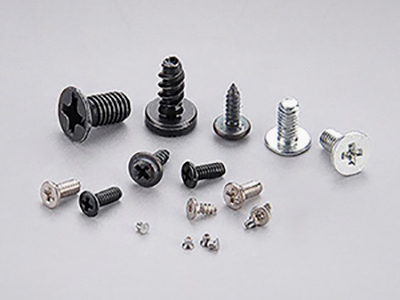

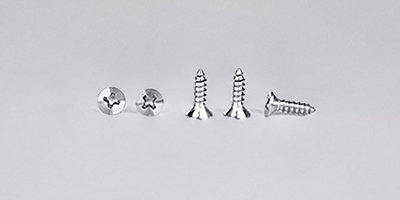

Продукция подлежащая проверке
Фотосепаратор

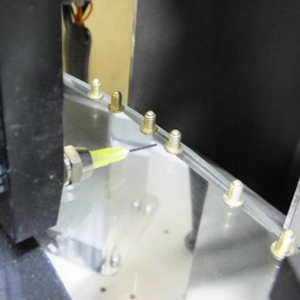

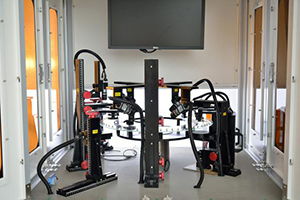

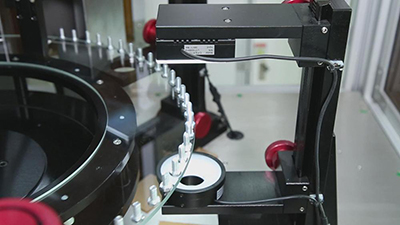

Инспекционное оборудование оснащено тремя промышленными ПЗС камерами. ПЗС-камера 1 – это фронтальная камера, основным назначением которой является проверка высоты сегментов и внешнего диаметра инспектируемых изделий. ПЗС-камера 2 – это вертикально расположенная камера с горизонтальной проекцией основным назначением которой является проверка поперечного сечения или жолоба на головке инспектируемого изделия. Оборудование может быть укомплектовано от 1 до 4 ПЗС-камер с углом обзора на 360 градусов для проверки на наличие повреждений резьбы или других дефектов.
ПЗС-камера 1, вид сверху

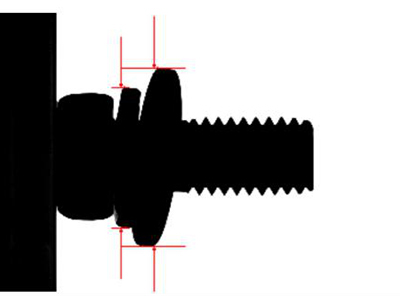

ПЗС-камера 2, горизонтальная проекция

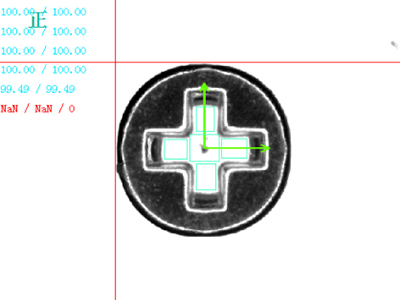

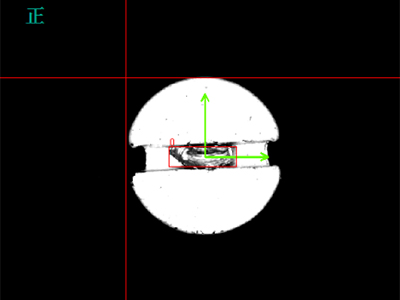

ПЗС-камера 2, вертикальный вид сверху

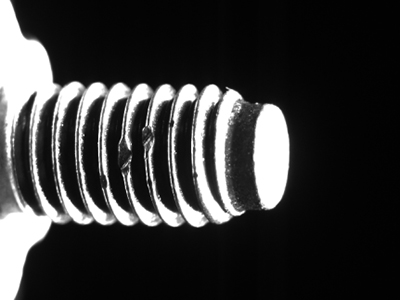

ПЗС-камера 3-5, повреждения резьбы с углом обзора 360°
Технические характеристики:
Модель
RK-1500
Внешний диаметр головки (мм)
1-25
Толщина головки (мм)
1-15
Общая высота (мм)
1-25
Точность сортировки
±0.01 мм
Давление воздуха (кг/см2)
5

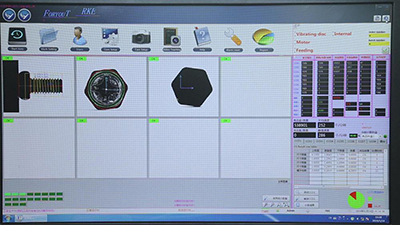

Главный компьютер
Промышленный компьютер
Цифровая камера
Промышленная ПЗС-камера
Вес нетто (кг)
650
Размеры оборудования (мм)
1350х1100х1800 (ДШВ)
Возможно изготовление оборудования по индивидуальному заказу
Характеристики
Благодаря высокой степени прозрачности стекла, данное оборудование может осуществлять проверку любых деталей, которые можно расположить на стеклянную поверхность.
По желанию заказчика оборудование может быть дополнительно оснащено от 2 до 6 ПЗС-камер.
Скорость проверки и сортировки напрямую зависит от системы подачи, порядка 500-1200 деталей в минуту.
По желанию заказчика оборудование может быть дополнительно оснащено автоматическим счетчиком, автоматичексим упаковщиком и автоматическим устройством подачи.
При необходимости, детали оборудования быстро заменимы, а само оборудование отличается простотой эксплуатации.
Универсальность оборудования
Данная машина отличается своей универсальностью, т.к. она может быть использована для проверки и сортировки самой разнообразной продукции, что может быть достигнуто за счет смены вибродиска или рельсовой направляющей. Процедура подготовки оборудования к эксплуатации и необходимые настройки занимают всего 30 минут (зависит от квалификации и осведомленности оператора).
Точность проверки

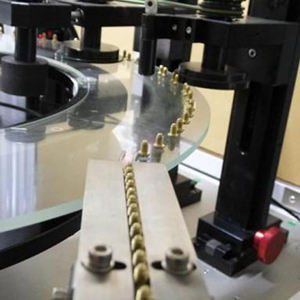

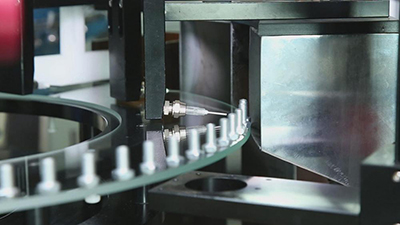

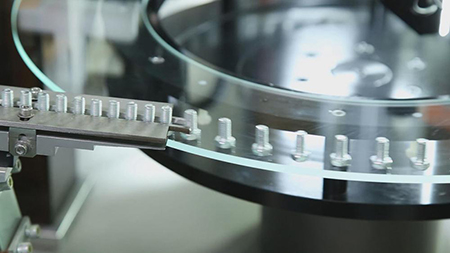

Продукция, подлежащая проверке, располагается на стеклянную смотровую поверхность посредством вибродиска и рельсовой направляющей.
При обнаружении и фиксации камерой положение продукции будет точно отрегулировано и зафиксировано.
Данные операции гарантируют высокий уровень точности осуществляемой проверки.
Сортировочные станции OK/NG
Оборудование оснащено двумя отдельными сортировочными станциями OK и NG. Отсортированная продукция подлежит последующей классификации. Сомнительная продукция
Если случайным образом инспектируемые продукты во время проверки оказались близко расположенными друг к другу, либо случайным образом опрокинулись, то они не попадут в категорию некондиционной продукции, а автоматически отправятся на повторную проверку.
