Оборудование для тестирования крепежа вихревыми токами

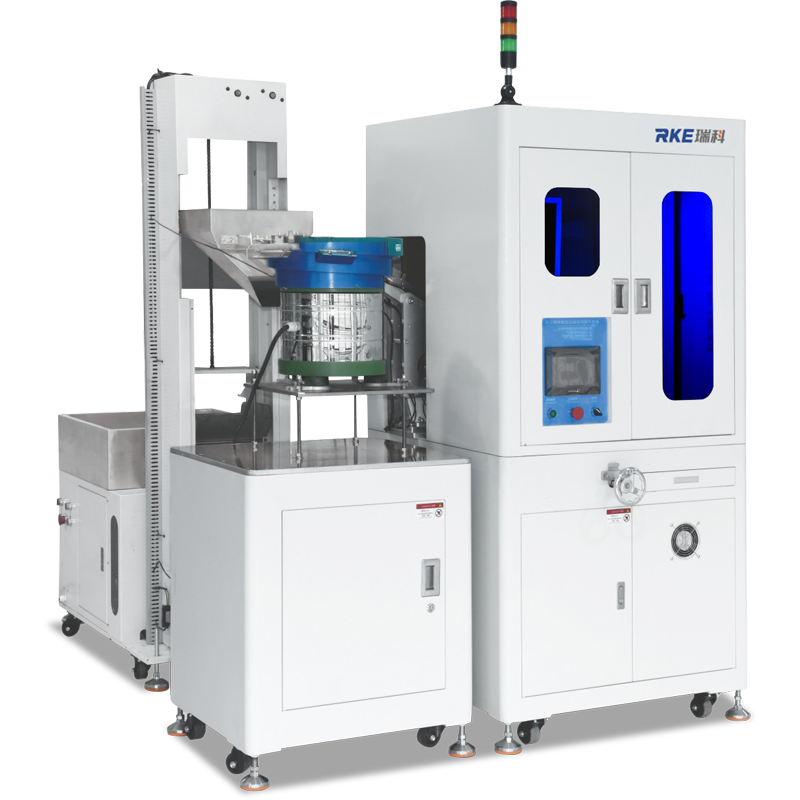

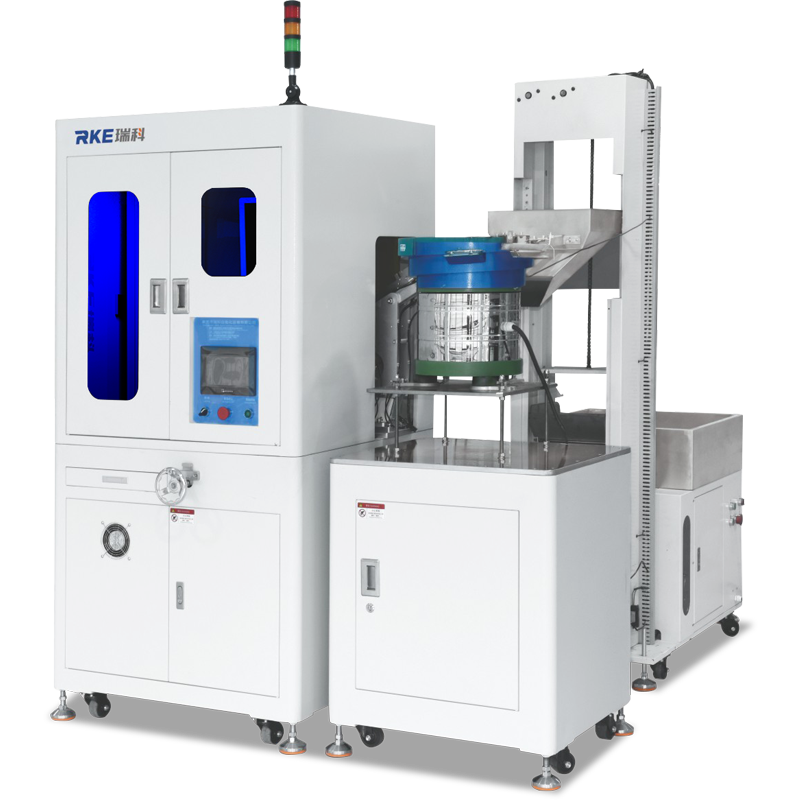

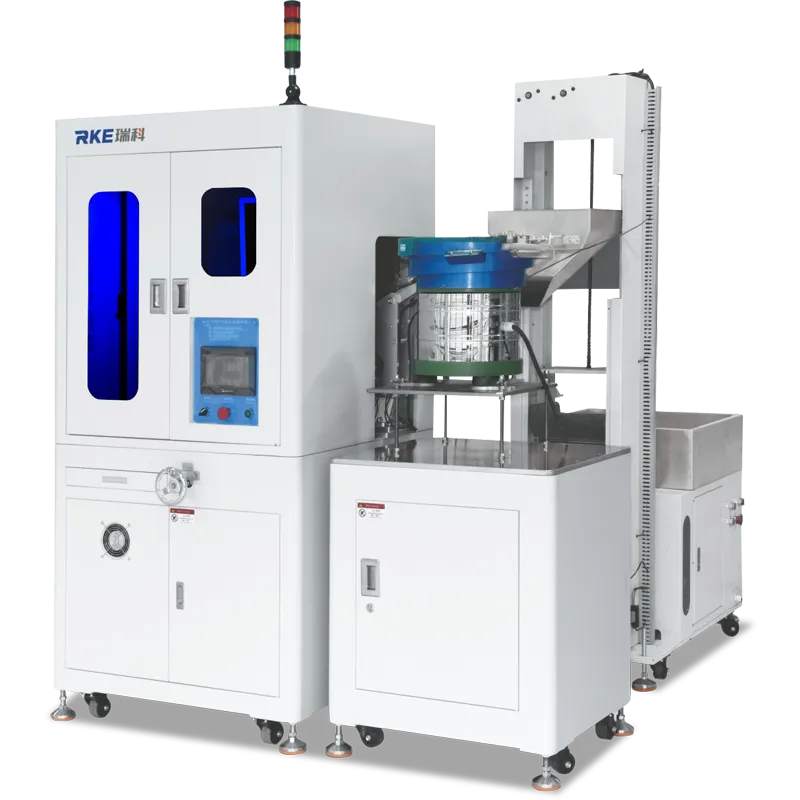

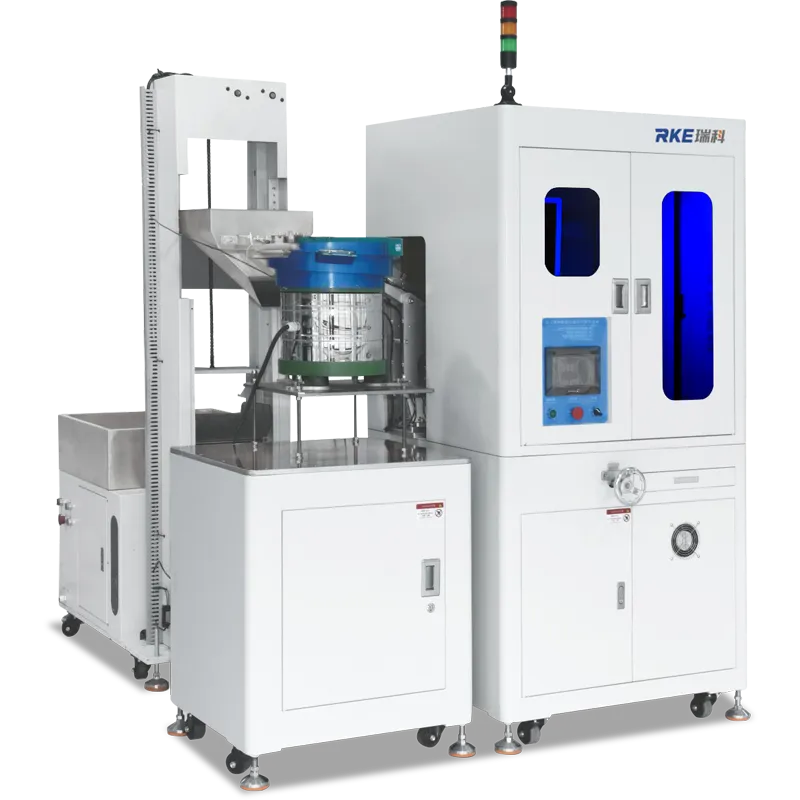

Машина для тестирования вихревыми токами
Функции: Проверка материалов на наличие посторонних примесей, а также наличие или отсутствие термической обработки
Применение: винты, заклепки, детали цилиндрической формы
Технические характеристики:
Модель
RK-1300
Внешний диаметр головки (мм)
5-20
Толщина головки (мм)
2-10
Общая высота (мм)
5-80
Точность сортировки
±0.02 мм
Давление воздуха (кг/см2)
5
Главный компьютер
Промышленный компьютер
Цифровая камера
Промышленная ПЗС-камера
Вес нетто (кг)
650
Размеры оборудования (мм)
1500х1100х1800 (ДШВ)
Возможно изготовление оборудования по индивидуальному заказу
Характеристики
По требованию заказчика возможно производство данного оборудования стандартного размерного ряда или увеличенного размера;
Контрольно-измерительная станция может также использоваться для проверки деталей, которые не могут стоять на поверхности, такие как винты или заклепочные гайки;
Данное оборудование предназанчено для инспекции винтов и болтов стандартного размерного ряда. Возможна проверка винтов длиной от 5 до 80мм;
Возможно оснащение оборудования вихретоковым датчиком для обнаружения недостатков в термической обработке, наличия примесей. Датчик также может проводить классификацию тестируемых элементов по размерному ряду и браку в термической обработке.

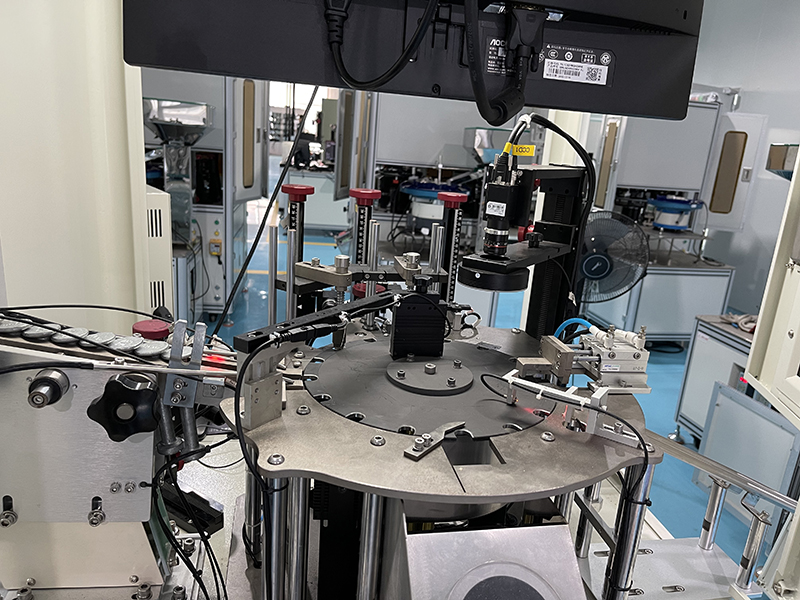

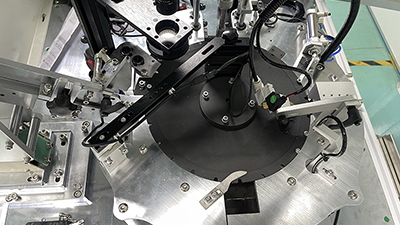

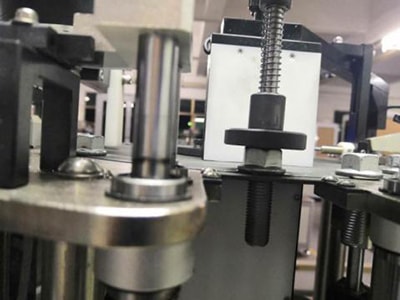

Прижимное устройство

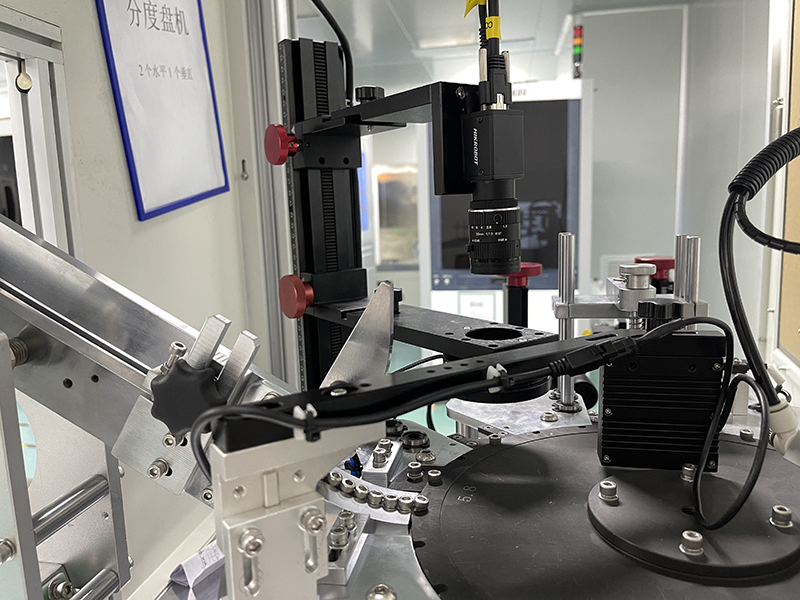

Данная машина оснащена специальным оборудованием, основной функцией которого является обеспечение неподвижности деталей, которая может быть вызвана вращениями ротерного стола, при проведени инспекционной проверки. Специальное прижимное устройство удерживает изделие в неподвижном состоянии, позволяя камерам сделать четкие снимки.

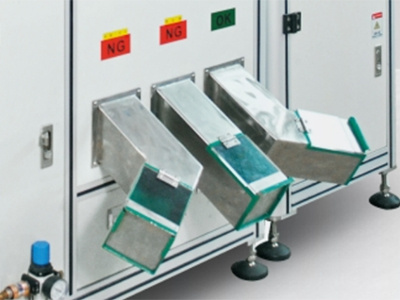

Слот для дефектных изделий, обусловленных некачетсвенной термической обработкой
Оборудование оснащено специальным слотом, в который направляются бракованные изделия, обусловленные некачественной термической обработкой.
Таким образом, некачественно обработанные или необработанные изделия, не попадут в слоты с другими изделиями, что поможет избежать повторной проверки дефектных изделий на соответствие размерному ряду.
Проверка методом вихревых токов
Возможно оснащение оборудования вихретоковым датчиком для обнаружения отсутствия термической обработки.
