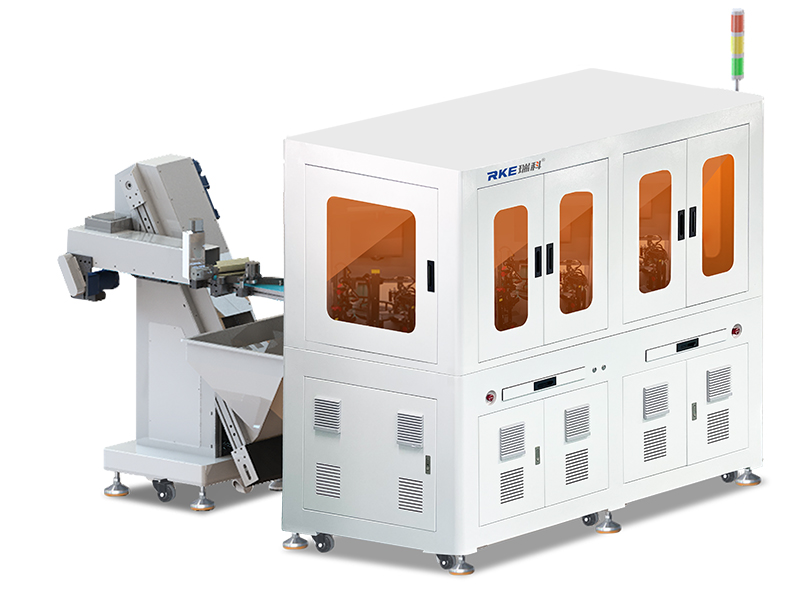

Оптическая сортировочная машина (для штифтов, стержней, штифт-вилок)
Автоматическое оборудование для проверки и сортировки штифтов, стержней, штифт-вилок
Категория: Оптическое сортировочное оборудование с U-образной канавкой Применение: штифты, стержни, штифт-вилки

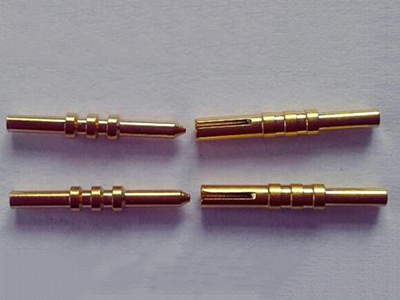

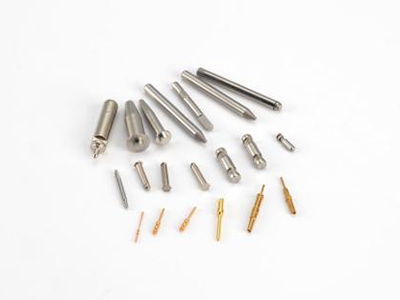

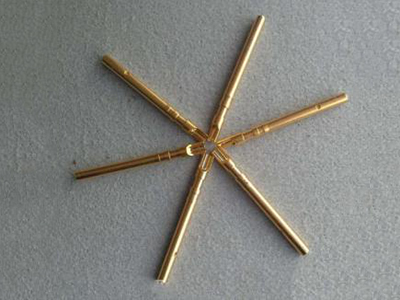

Продукция подлежащая проверке

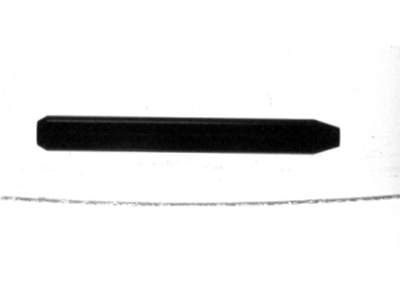

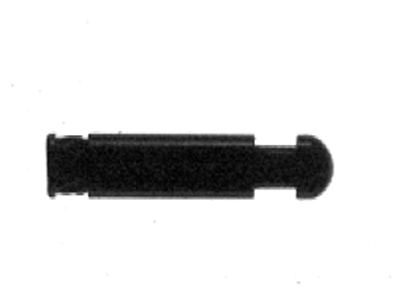

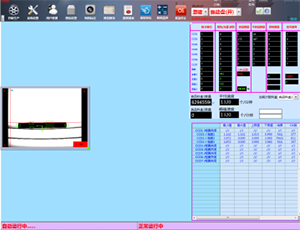

Инспекционный дисплей
Данная машина оснащена ПЗС-камерой с вертикальным видом сверху, основным назначением которой является проверка высоты сегментов, наружного диаметра и общей длины изделия. Оборудование может быть оснащено дополнительными ПЗС-камерами для проверки утечек или иных проверок по требованию заказчика.

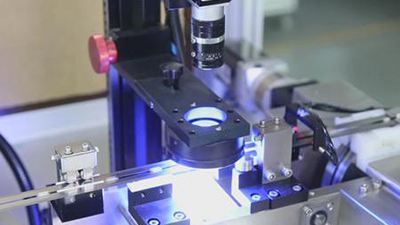

ПЗС-камера 1, вид сверху
Вид сверху
Технические характеристики:
Модель
RK-1520
Внешний диаметр головки (мм)
2-10
Общая высота (мм)
2-30
Точность сортировки
±0.01 мм
Давление воздуха (кг/см2)
5
Главный компьютер
Промышленный компьютер
Цифровая камера
Промышленная ПЗС-камера
Вес нетто (кг)
650
Размеры оборудования (мм)
1350х1100х1800 (ДШВ)
Возможно изготовление оборудования по индивидуальному заказу
Характеристики
Данное оборудование предназначено для инспекции деталей, которые не могут стоять на стеклянной поверхности;
На данном оборудовании могут быт проверены как изделия, которые не могут стоять, так и изделия, которые могут стоять на стеклянной поверхности;
Скорость проверки и сортировки напрямую зависят от системы подачи, порядка 300-1000 изделий в минуту;
При необходимости детали оборудования быстро заменимы, а само оборудование отличается простотой эксплуатации.

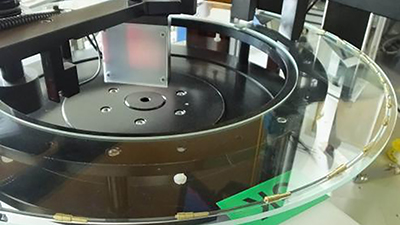

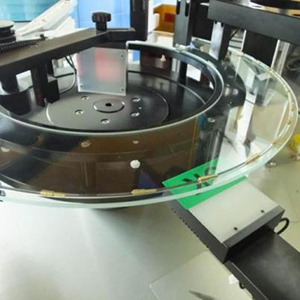

Запатенотованная U-образная канавка (Номер патента ZL201310144557.8)
Запатентованная U-образная канавка присоеденена к внешнему краю стеклянной пластины, таким образом позволяя продукции лежать в канавке во время проверки. На данном оборудовании могут быт проверены как изделия, которые не могут стоять, так и изделия, которые могут стоять на стеклянной поверхности.

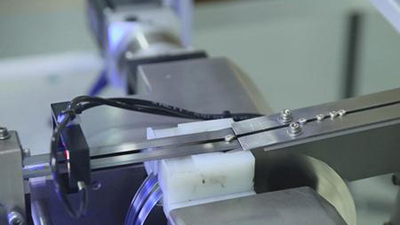

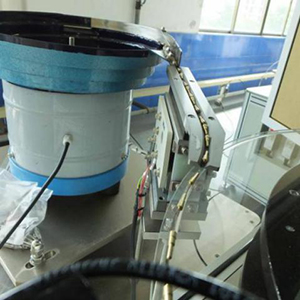

Рельсовая направляющая специального назначения
Рельсовая направляющая специального назначения предназначена для обеспечения правильной подачи продукции, подлежащей инспекции, в U-образную канавку. Рельсовая направляющая предназначена для подачи штифтов, стержней и вилок.

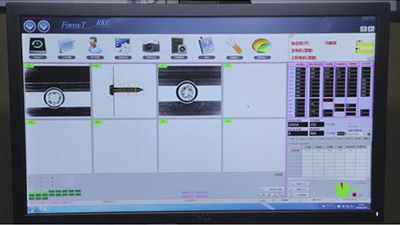

Функция ввода нескольких операций
Программа позволяет быстрый и удобный ввод данных новой продукции, подлежащей проверке. Возможет ввод данных в порядке очередности проводимых проверок. При последующей проверке можно автоматически выбрать раннее введенные данные и параметры, что очень удобно.
