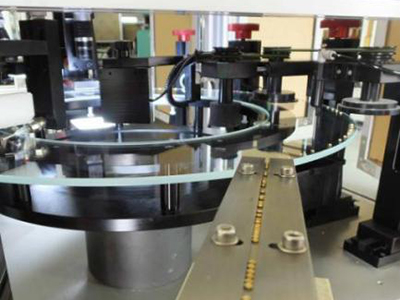

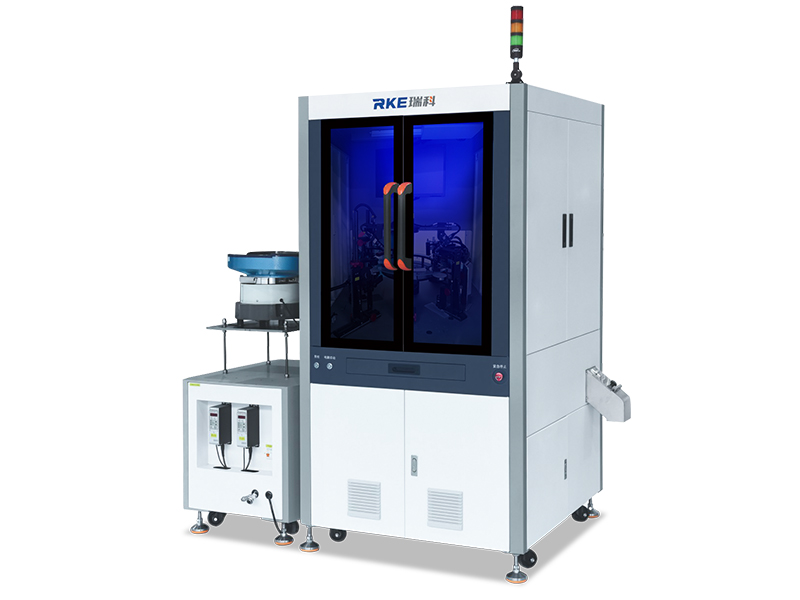

Машина для проверки и сортировки гаек и заклепок
Категория: Оптическое сортировочное оборудование на стеклянном диске

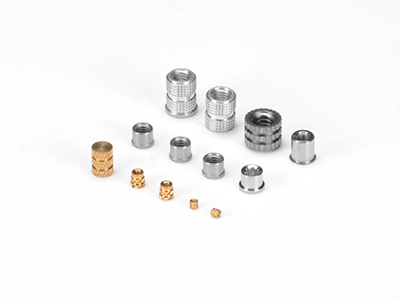

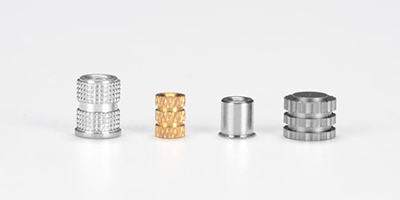

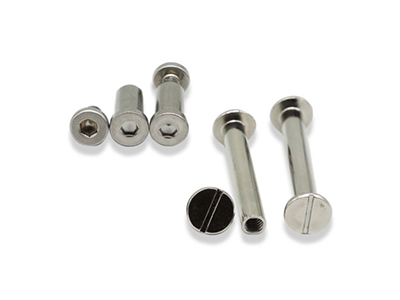

Применение: Гайки, заклепки, шайбы, втулки, эластичные кольца

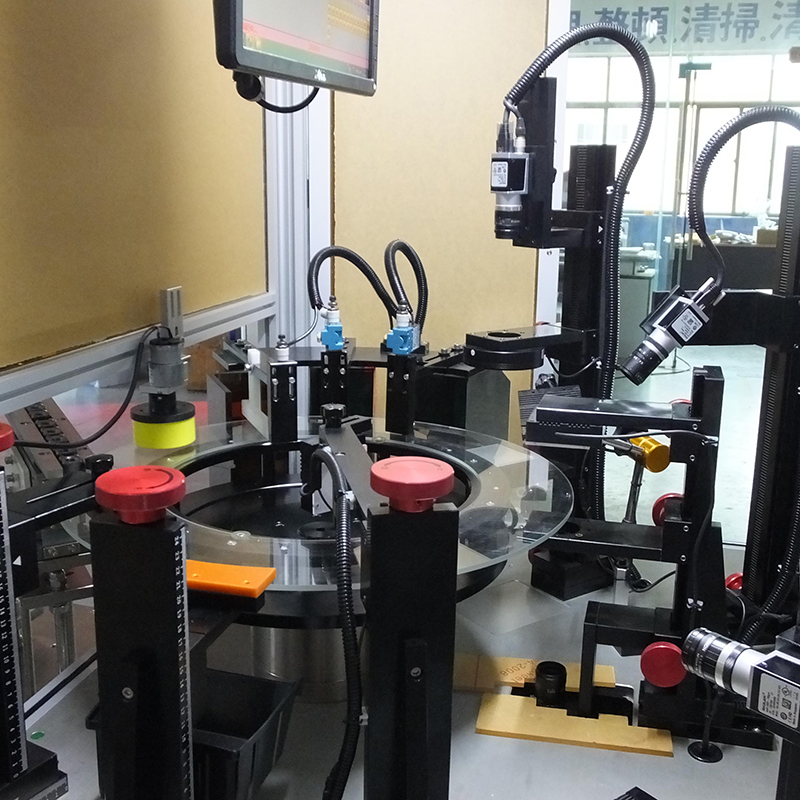

Инспекционное оборудование оснащено четырьмя промышленными ПЗС-камерами. ПЗС-камера 1 – это фронтальная камера, основным назначением которой является проверка высоты сегментов и внешнего диаметра инспектируемых изделий. ПЗС-камера 2 – это вертикально расположенная камера с горизонтальной проекцией основным назначением которой является проверка диаметра отверстия деталий, а также проверка на наличие возможных заусенец. ПЗС-камера 3 – это вертикальная камера, демонстрирующая вид сверху, основным назначением которой является проверка инспектируемых деталей на наличие углов скоса. ПЗС-камера 4 – это камера с углом наклона 45°, основной задачей которой является проверка внутренней резьбы деталей.

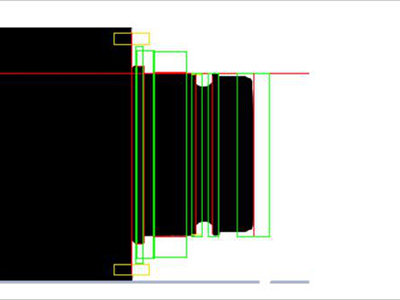

- ПЗС-камера 1, вид сверху

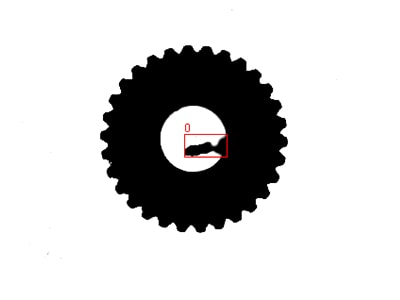

- ПЗС-камера 2, горизонтальная проекция

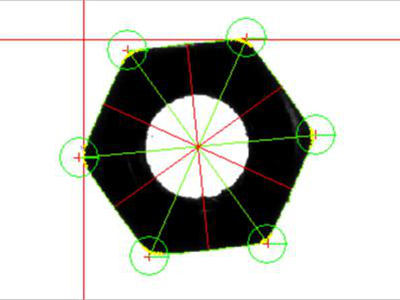

- ПЗС-камера 3, вертикальный вид сверху

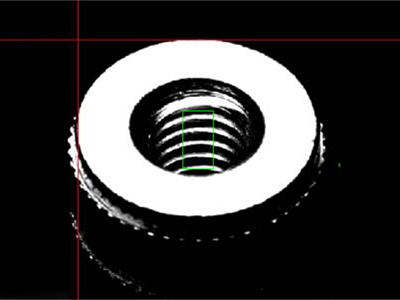

- ПЗС-камера 4, вид сверху под углом 45°
Модель | RK-1500 |
Внешний диаметр головки (мм) | 1-25 |
Толщина головки (мм) | 1-15 |
Общая высота (мм) | 1-25 |
Точность сортировки | ±0.01 мм |
Давление воздуха (кг/см2) | 5 |
Главный компьютер | Промышленный компьютер |
Цифровая камера | Промышленная ПЗС-камера |
Вес нетто (кг) | 650 |
Размеры оборудования (мм) | 1350х1100х1800 (ДШВ) |
- Благодаря высокой степени прозрачности стекла, данное оборудование может осуществлять проверку любых деталей, которые можно расположить на стеклянную поверхность.
- По желанию заказчика оборудование может быть дополнительно оснащено от 2 до 6 ПЗС-камер.
- Скорость проверки и сортировки напрямую зависит от системы подачи, порядка 500-1200 деталей в минуту.
- По желанию заказчика оборудование может быть дополнительно оснащено автоматическим счетчиком, автоматичексим упаковщиком и автоматическим устройством подачи.
- При необходимости детали оборудования быстро заменимы, а само оборудование отличается простотой эксплуатации.
-
-
Мощное программное обеспечение

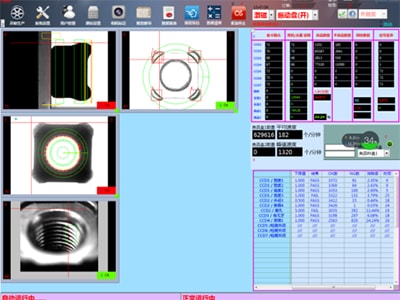

Главный интерфейс программного обеспечения позволяет просматривать большое количество, такие как скорость проверки, степень соответствия требованиям, общее количество продукции, нормы тестовых испытаний и другие данные.
-
Мощное программное обеспечение
-
-

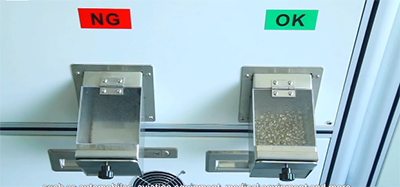

Отдельные сортировочные станции OK/NG
Оборудование оснащено двумя отдельными сортировочными станциями OK и NG.
Контрольный стенд оснащен выдвижной станцией для дополнительной проверки.
Количество и расположение станций может быть изменено в соответствии с требованиями заказчика.
-
Отдельные сортировочные станции OK/NG
-
-

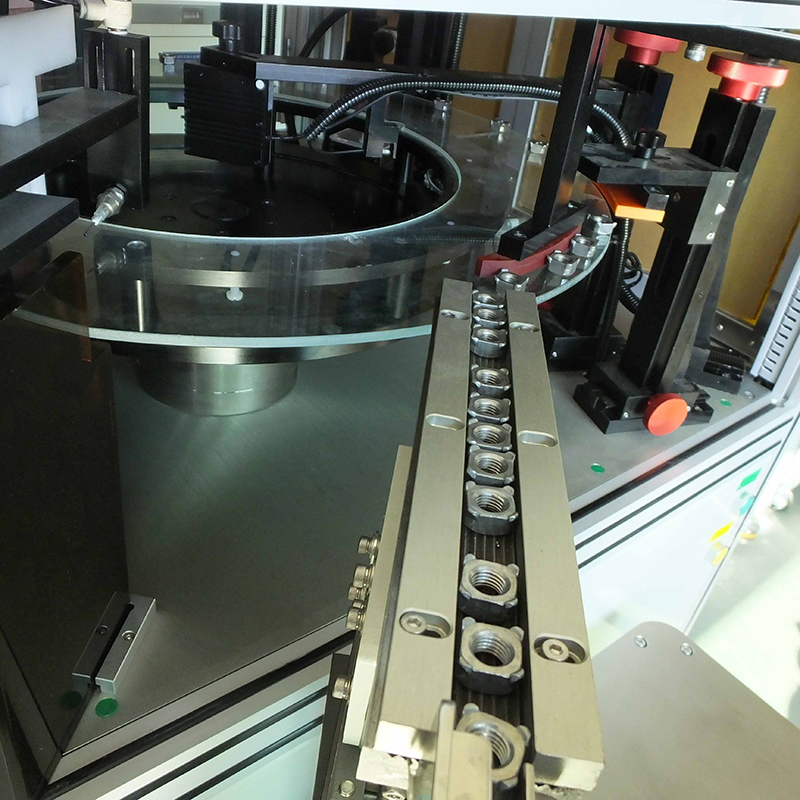

Рельсовая направляющая специального назначения

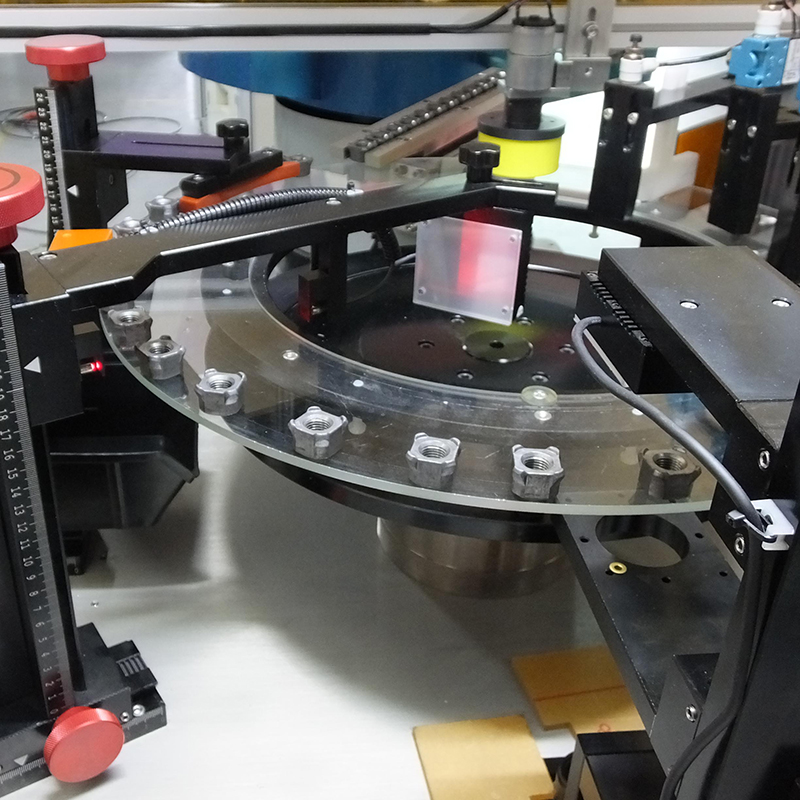

В соответствии с требованиями заказчика оборудование может быть оснащено стандартной рельсовой направляющей или рельсовой направляющей специального назначения, что поможет обеспечить правильное расположение тестируемых изделий на стеклянной платформе.
-
Рельсовая направляющая специального назначения
-
-

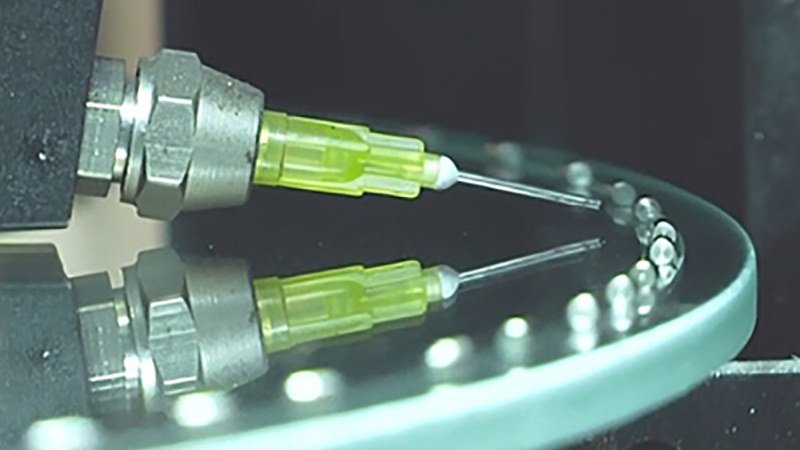

Обдув с электромагнитным управлением
Данная машина оборудована обдувом на электромагнитном управлении. Он бесконтактен, работает на высоких скоростях и защищает продукцию от возможных повреждений.
Сжатый воздух поддается микрофильтрации в сушильной камере.
-
Обдув с электромагнитным управлением

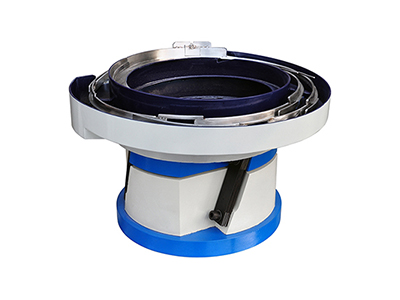

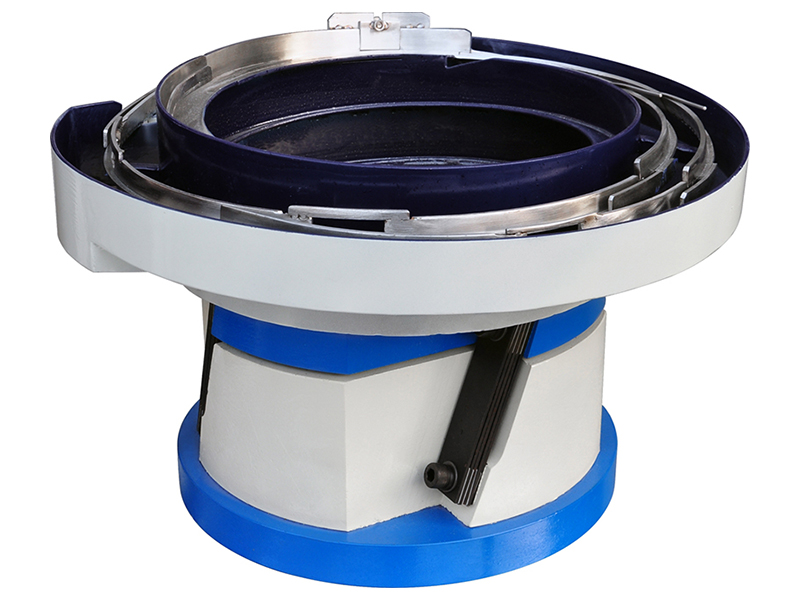

- Прецизионный вибрационный диск

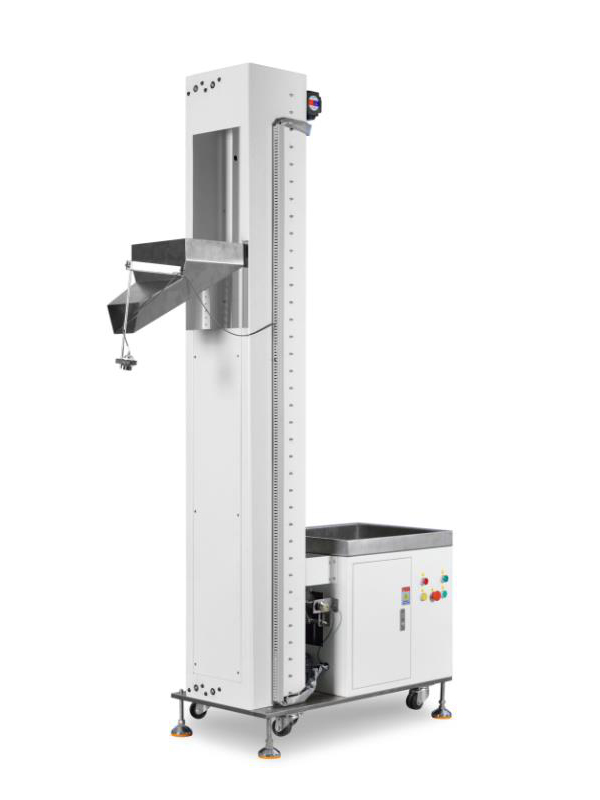

- Загрузочный элеватор

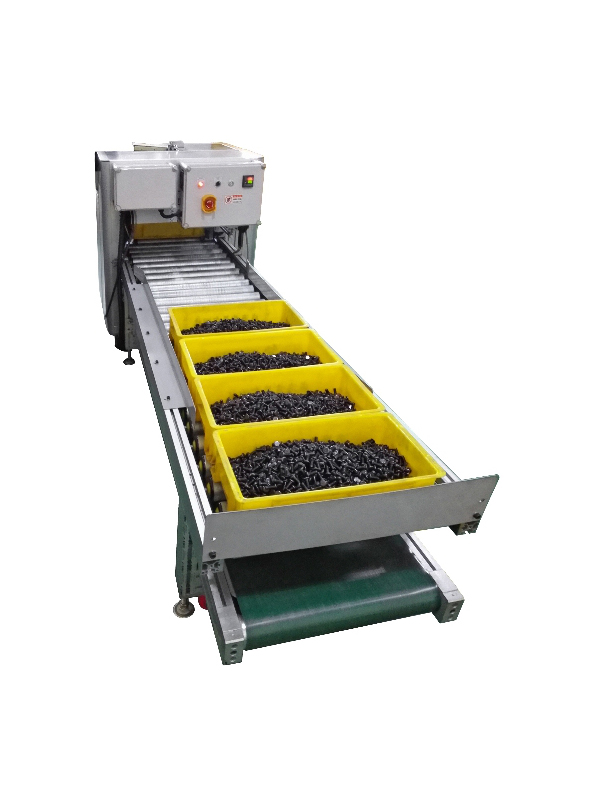

- Автоматическая конвейерная линия
