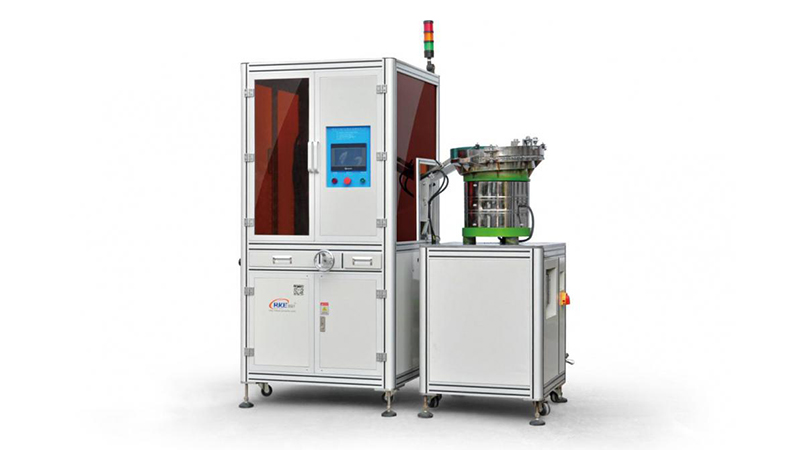

Оптическая сортировочная машина (для длинных винтов и болтов)
Машина для проверки и сортировки винтов и болтов
Категория: Машина для тестирования крепежей на металлическом диске Применение: Болты, винты, штыри, резьбовые шпильки и т.д.

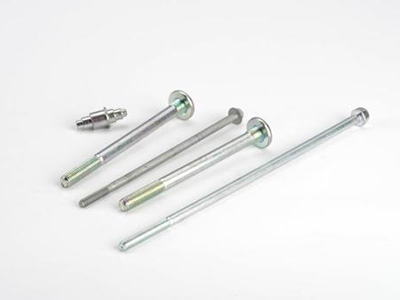

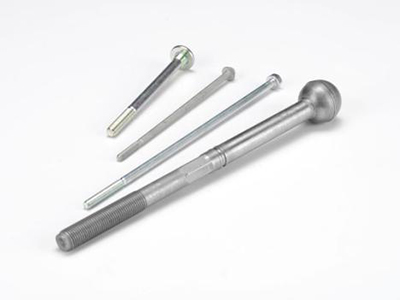

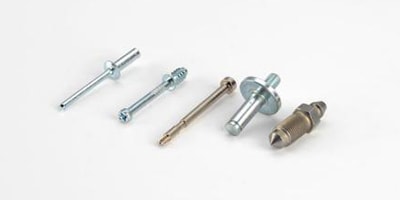

Продукция подлежащая проверке
Фотосепаратор
Инспекционное оборудование оснащено тремя промышленными ПЗС-камерами. ПЗС-камера 1 и ПЗС-камера 2 – это фронтальные камеры, основным назначением которых является проверка высоты сегментов и внешнего диаметра инспектируемых изделий. ПЗС-камера 3 – это вертикальная камера, демонстрирующая вид сверху, основным назначением которой является проверка противоположных диагоналей, углов, наружного диаметра головки, проверка на наличие деформаций головки и т.д.

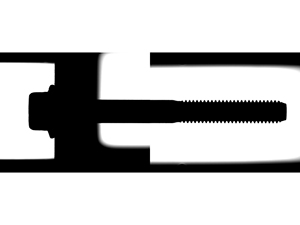

ЗС-камера 1, вид сверху

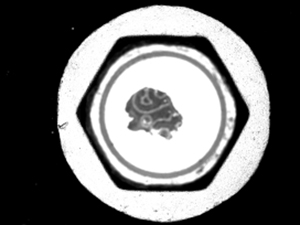

ПЗС-камера 3, вертикальный вид сверху
Технические характеристики:
Модель
RK-1300
Внешний диаметр головки (мм)
5-20
Толщина головки (мм)
2-10
Общая высота (мм)
5-80
Точность сортировки
±0.02 мм
Давление воздуха (кг/см2)
5
Главный компьютер
Промышленный компьютер
Цифровая камера
Промышленная ПЗС-камера
Вес нетто (кг)
650
Размеры оборудования (мм)
1500х1100х1800 (ДШВ)
Возможно изготовление оборудования по индивидуальному заказу
Характеристики
По требованию заказчика возможно производство данного оборудования стандартного размерного ряда или увеличенного варианта;
Данное оборудование предназанчено для инспекции винтов и болтов стандартного размерного ряда. Возможна проверка винтов длиной от 5 до 80мм;
Возможно оснащение оборудования вихретоковым датчиком для обнаружения недостатков в термической обработке, наличия примесей. Датчик также может проводить классификацию тестируемых элементов по размерному ряду и браку в термической обработке.

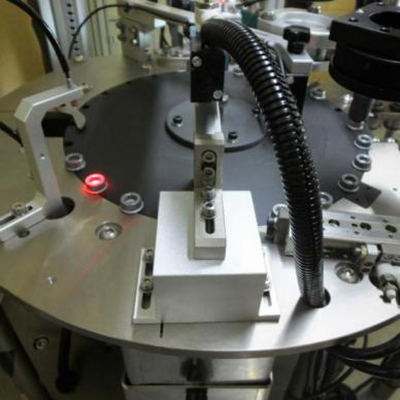

Оптоволоконный сенсор на определение бракованных изделий
Данная машина оборудована системой выдува бракованных изделий на электромагнитном управлении;
Если будет обнаружено, что после выдува изделие осталось на поверхности стекла, то оборудование будет автоматически остановлено, что предотвратит попадание бракованных изделий к качественным.

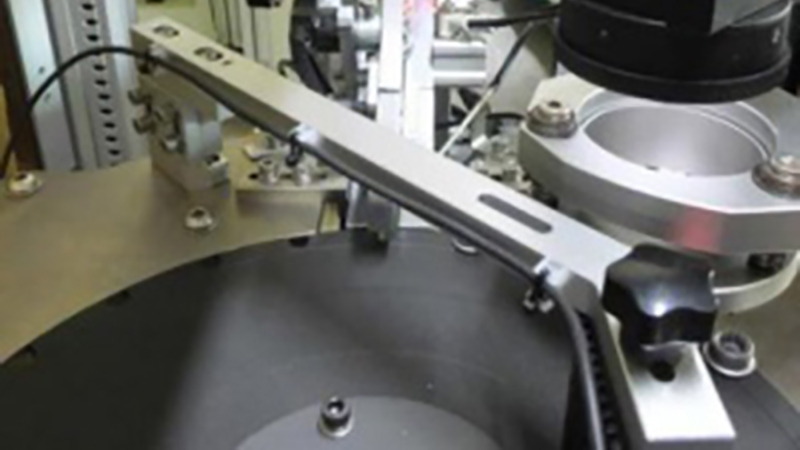

Обдув с электромагнитным управлением
Данная машина оборудована обдувом на электромагнитном управлении. Он бесконтактен, работает на высоких скоростях и защищает продукцию от возможных повреждений. Сжатый воздух поддается микрофильтрации в сушильной камере.

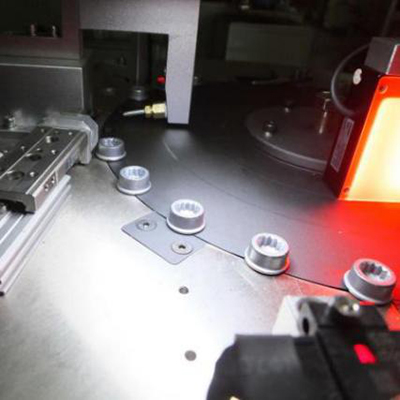

Многостанционный делительно-поворотный стол
Тестируемая продукция подается на делительно-поворотный стол посредством вибродиска и рельсовой направляющей.
На делительно-поворотном столе размещаются равноудаленные друг от друга слоты, которые поочередно проходят через промышленные камеры для проверки на соответствие параметрам.
Для винтов разной длины и диаметров требуются разные делительно-поворотные столы.
